・ 回流水槽清掃 (H30.08.27-28) | |||

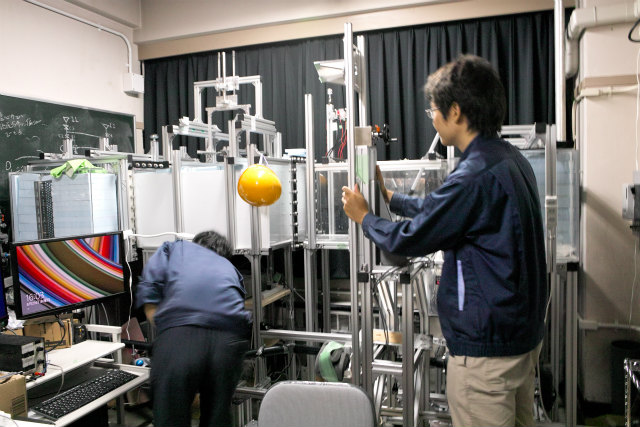

卒論,修論前に,回流水槽(小)を清掃です.合わせて棚を追加.測定機器が一カ所にまとまって操作性が向上です.断線しないように,動線上の配線もやり直しました.M2のS田くんとB4のI田くんコンビによる作業で,回流水槽の特徴も相伝されます.2日間かかって大変ですが年に一度はやっていけたらと思います. |
|||

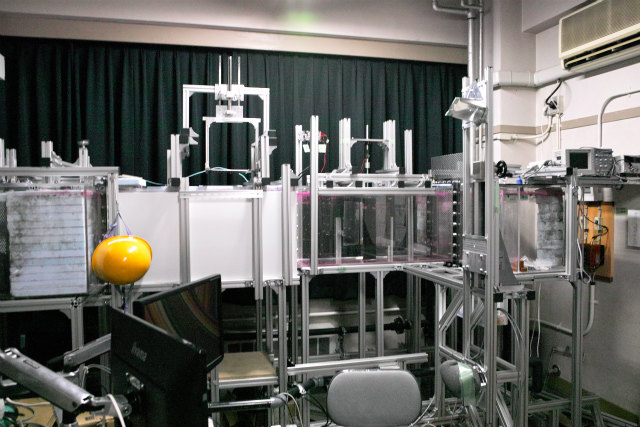

だいぶ汚れが目立ってます |

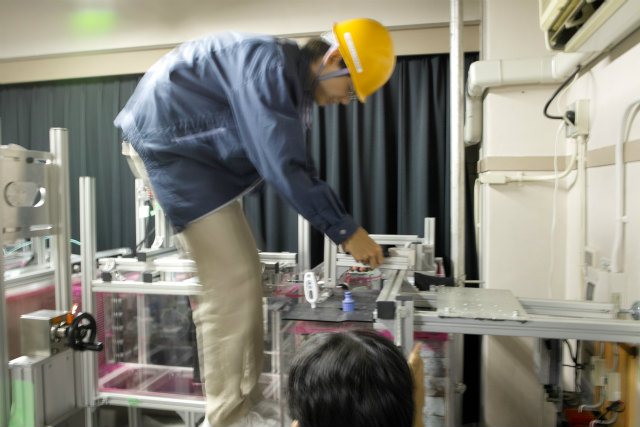

B4のI田くんは背が高いので | ||

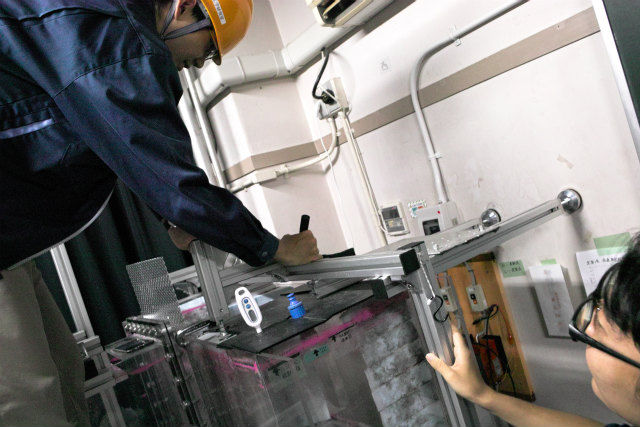

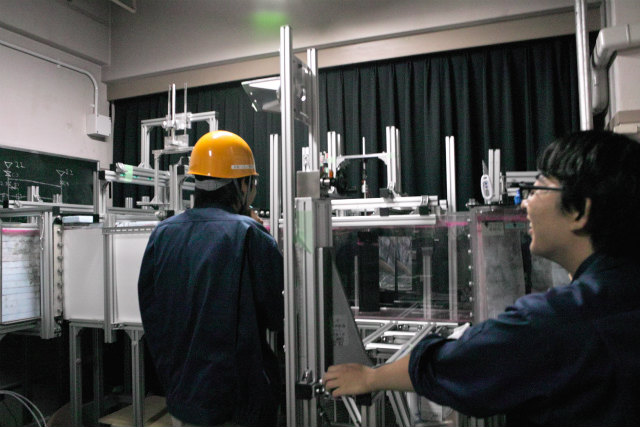

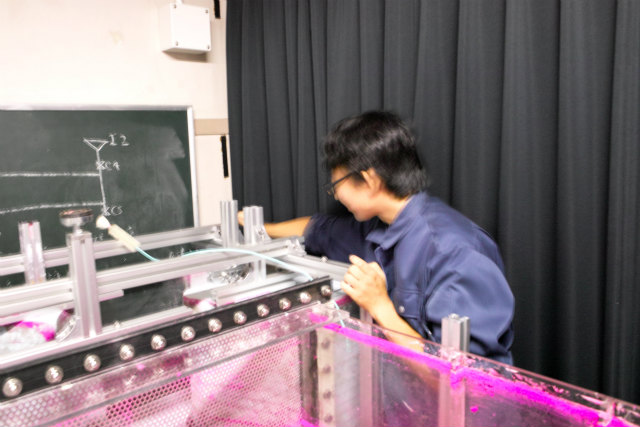

高所作業は |
メット着用 | ||

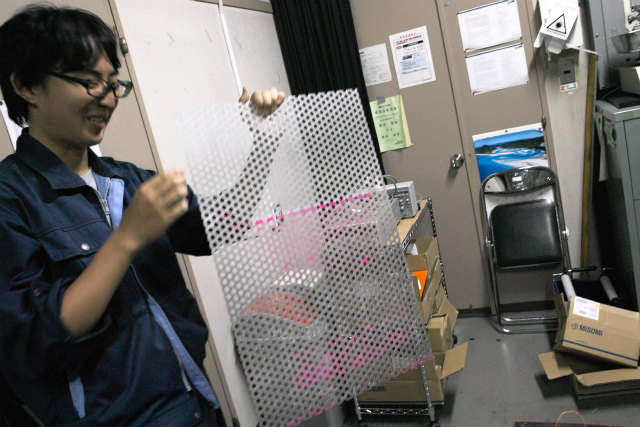

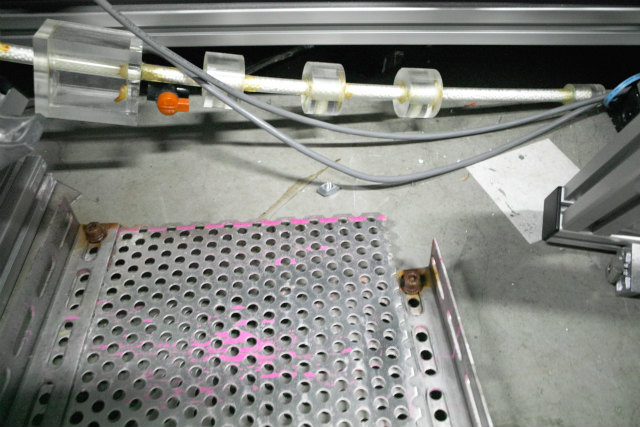

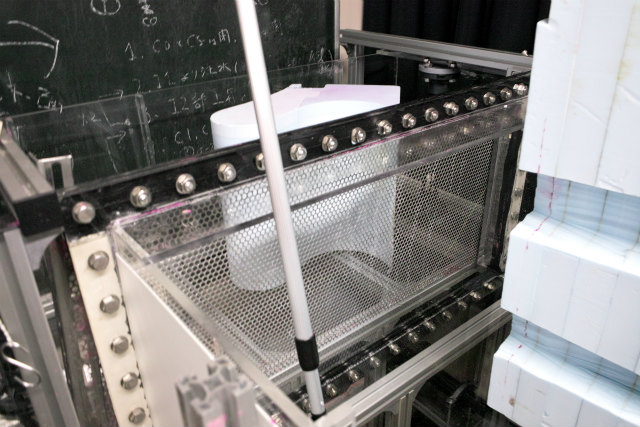

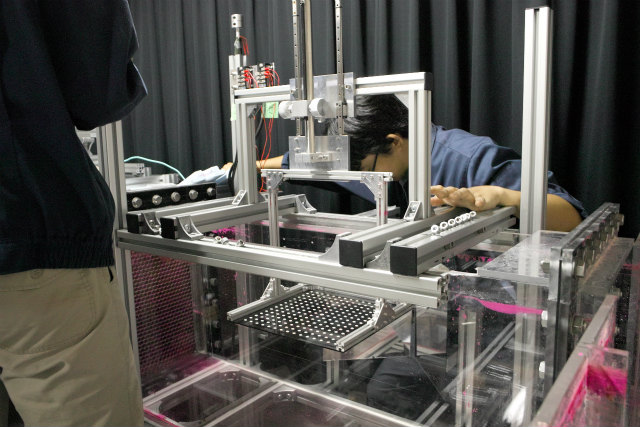

下流側の整流に使うパンチングメタル.S田くんが開口率も考えました. |

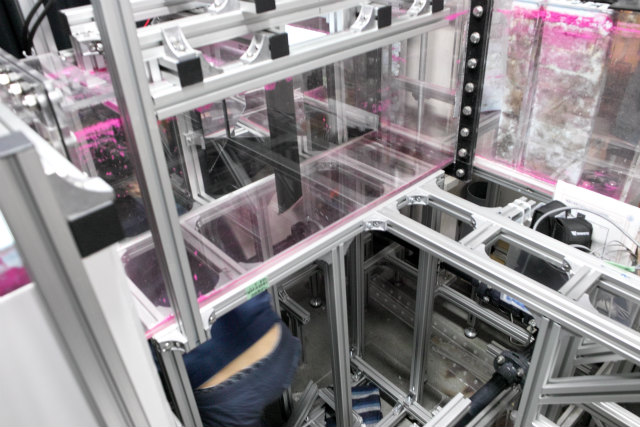

H野ジャングルジムを通るには体の向きが大事 | ||
H野先輩が削りだしたコンストラクションノズル |

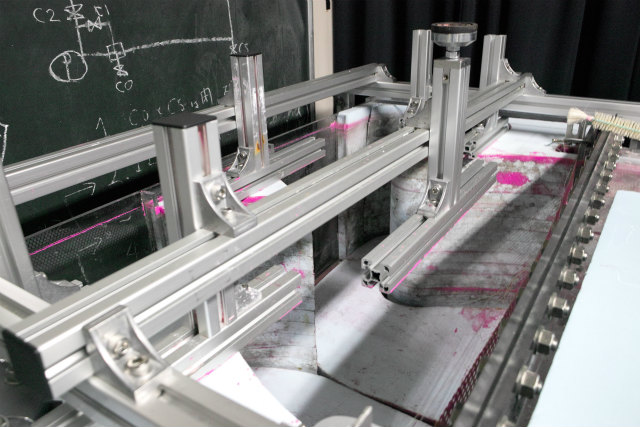

S田くんがNCを駆使した上流部スペーサ | ||

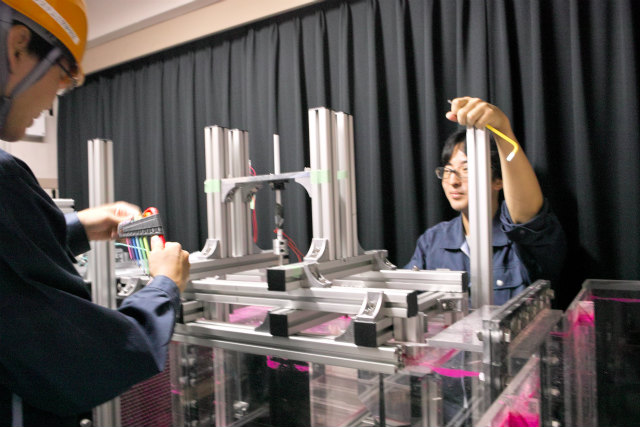

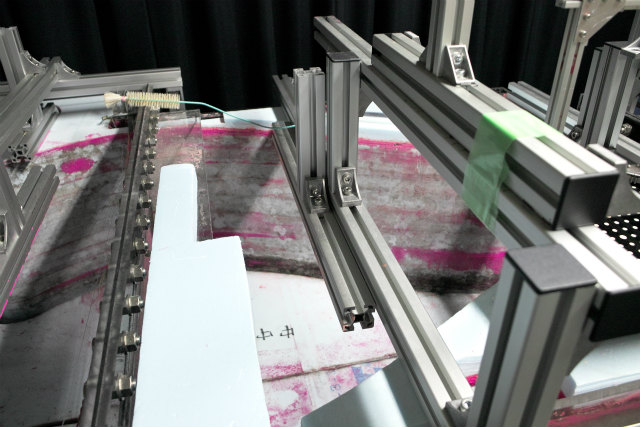

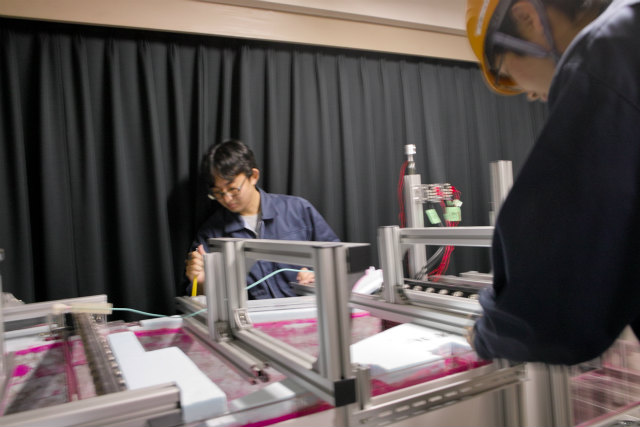

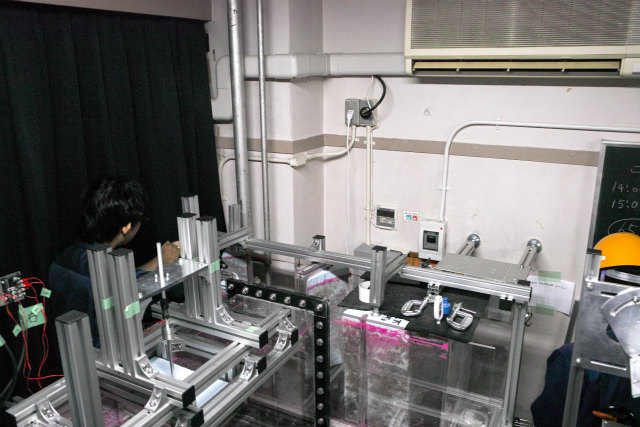

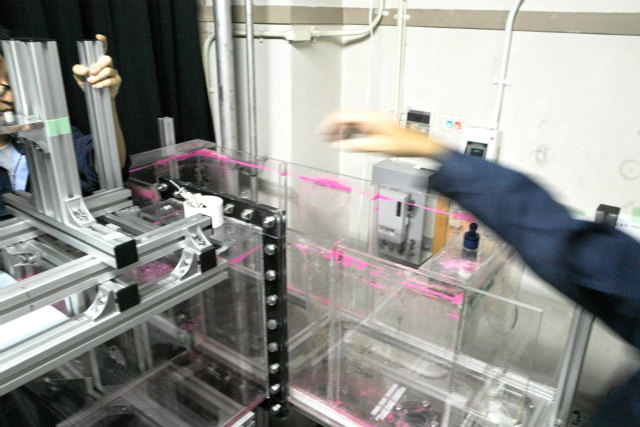

ばらし作業は下流から |

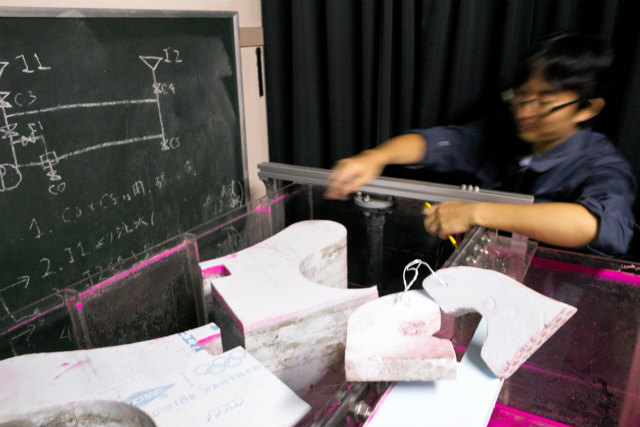

スペーサ形状は改善余地あり | ||

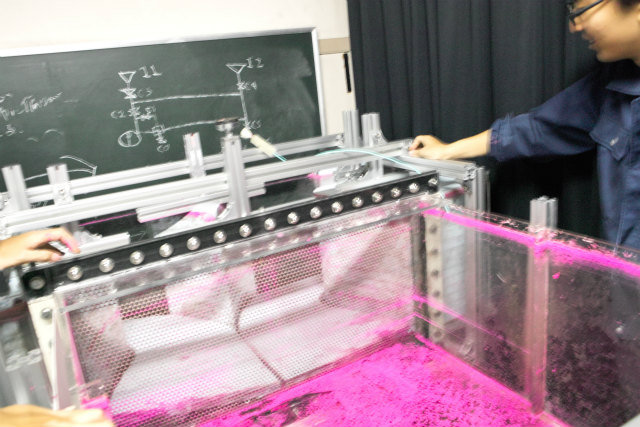

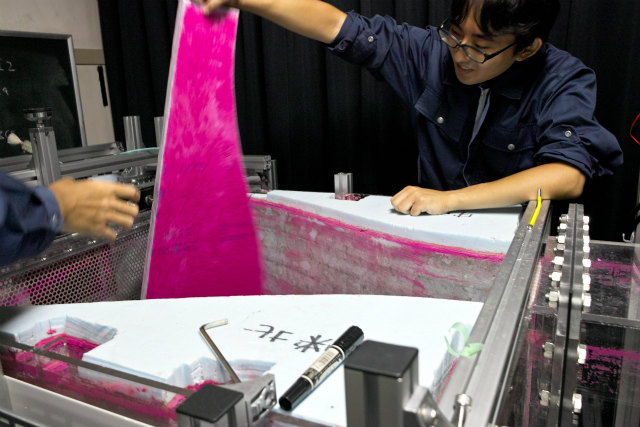

蛍光トレーサが付着 |
測定部の揚抗計を外す | ||

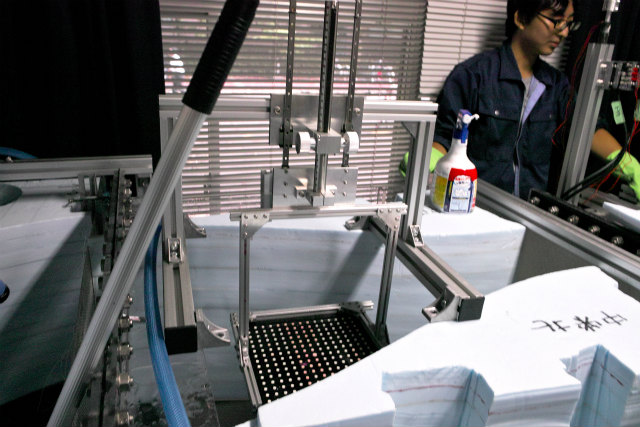

ステレオPIVの校正器を仮おき |

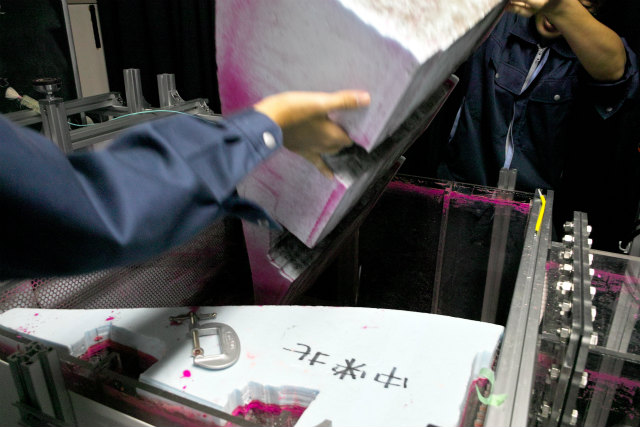

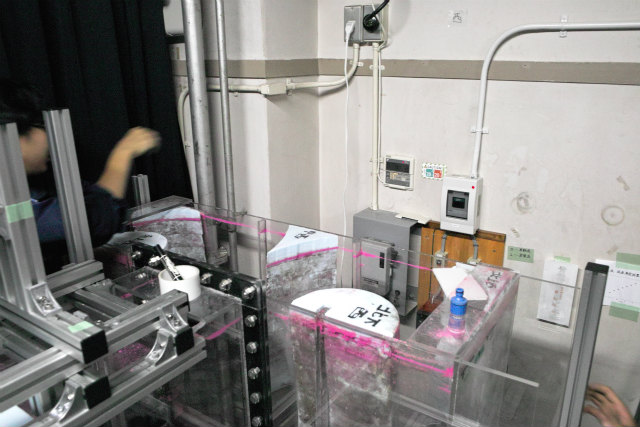

次は縮流部をばらす | ||

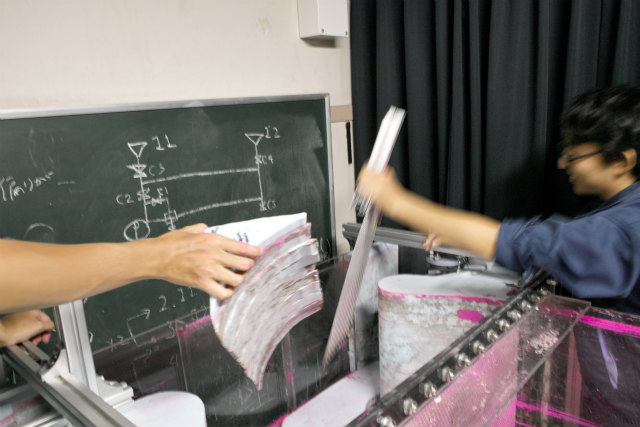

これは作れそうですが, |
こんなの手作業で作れるの? | ||
下流部はS田くんが昨年NCでつくったところ |
どうやって実装したか忘れた | ||

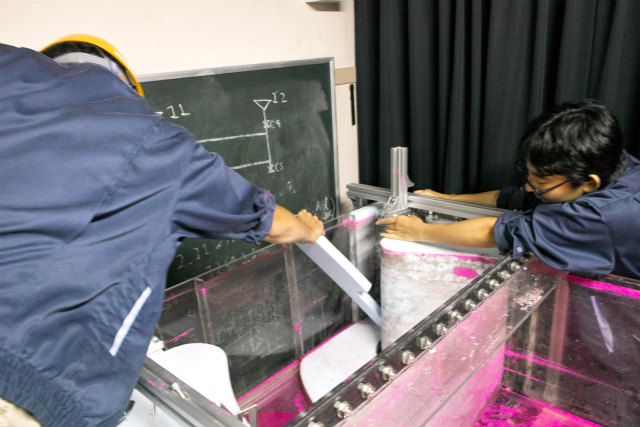

押してみるけど無理 |
最初にコーナーを外すのが正解 | ||
錆びたボルトは錆び落とし後にステンレスに交換 |

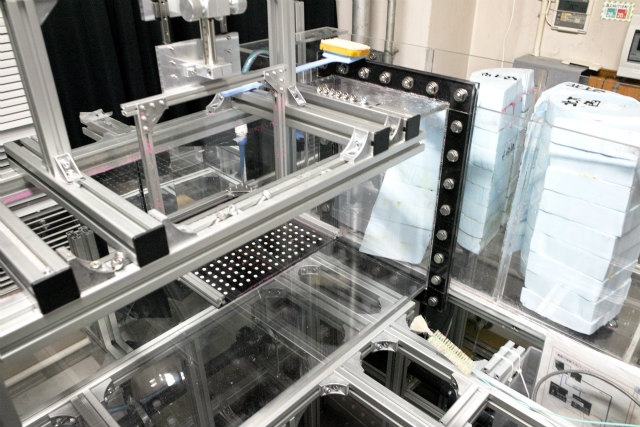

全部パージできた | ||

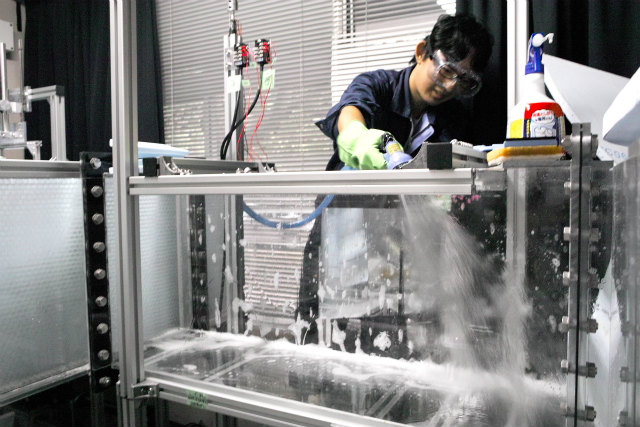

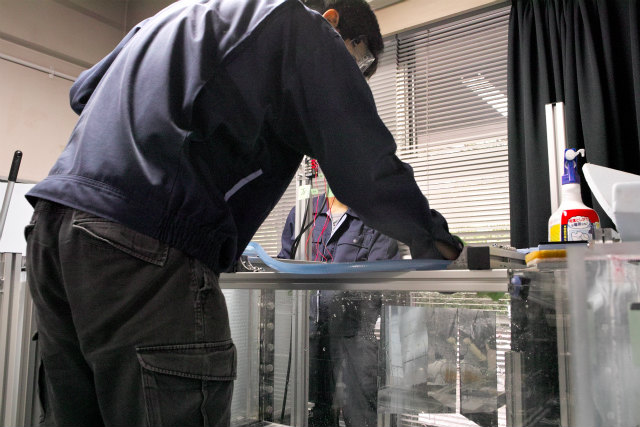

洗い落としていこう |

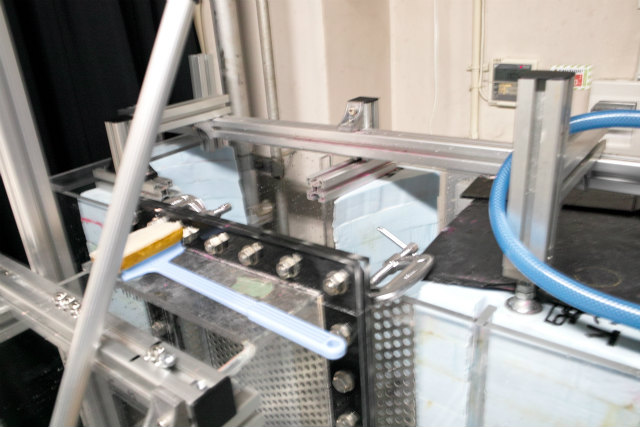

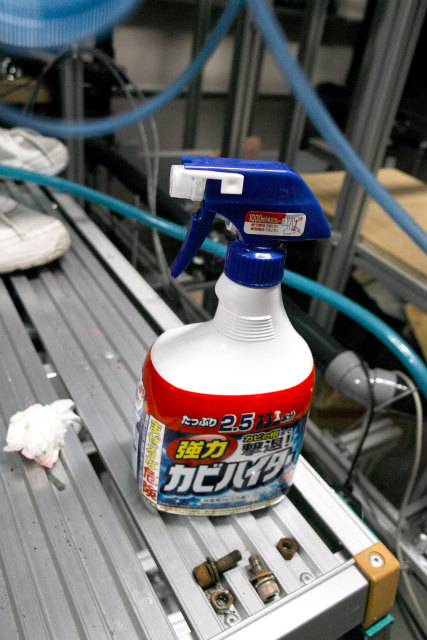

回流水槽掃除にはコレ | ||
おどろきの |
白さ! | ||
手首にしんどいサイズ |
水槽の理解が捗る | ||
校正器を仮おき |

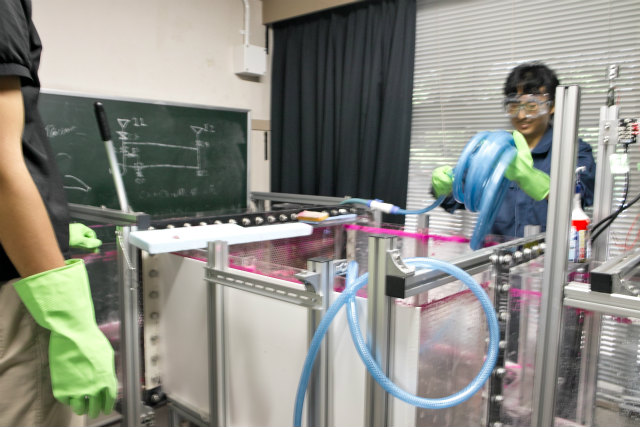

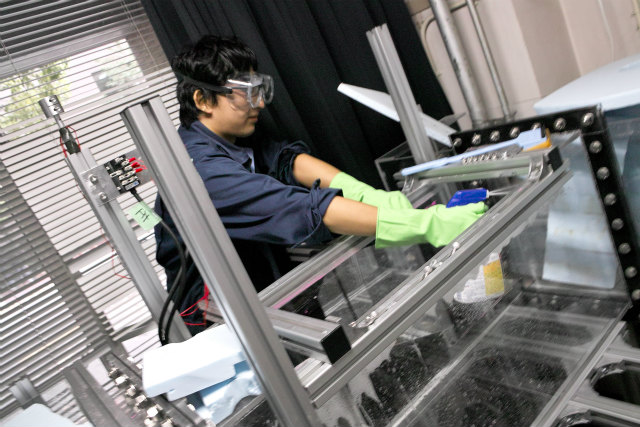

換気,ゴーグルと手袋大事 | ||
奥の人は手前の壁清掃 |
手前の人は奥の壁清掃 | ||

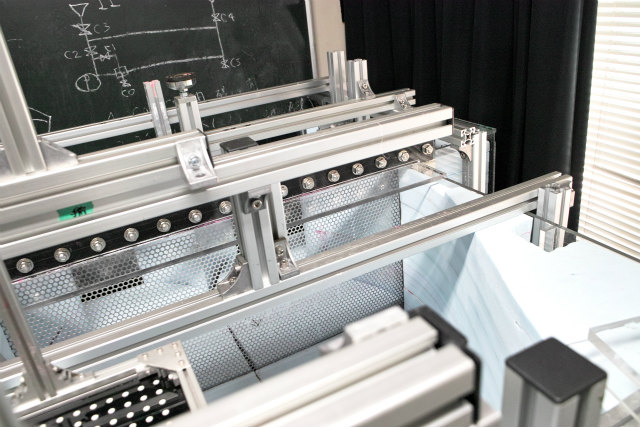

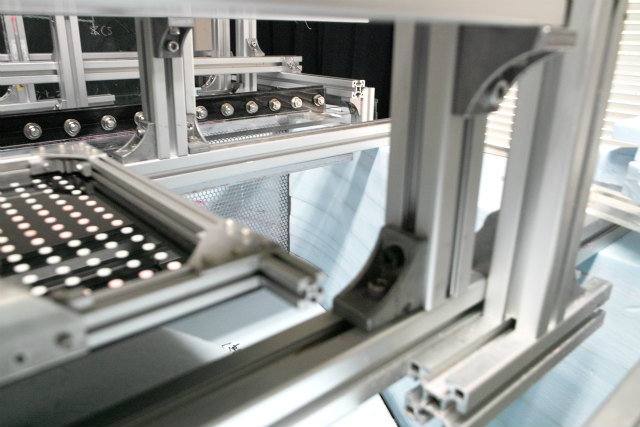

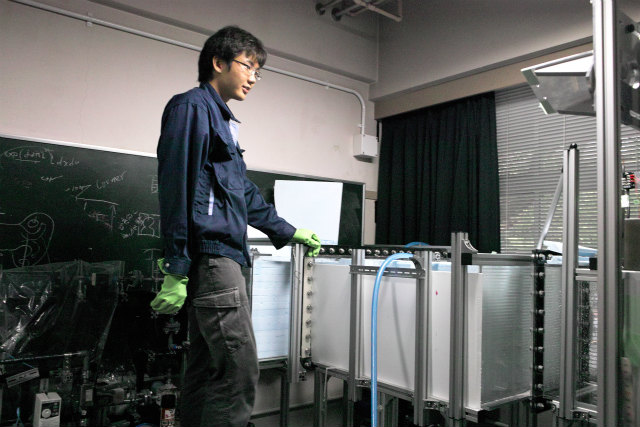

きれいになったらスペーサーのヤバイ加工精度におどろく |
OOPARTSでしょ,コレは.NC無しで手作業とか無理 | ||
下流部のは他と比べるとまだまだ |

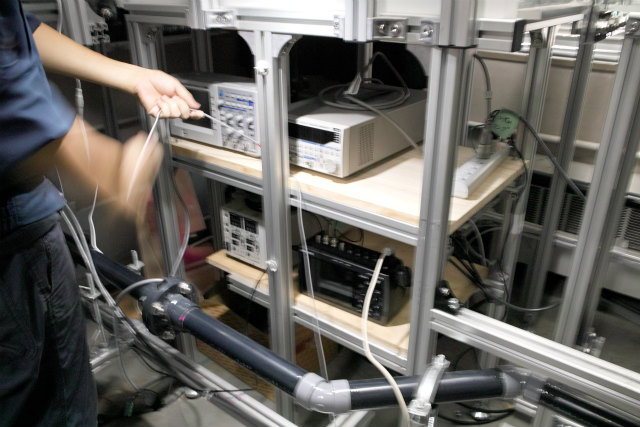

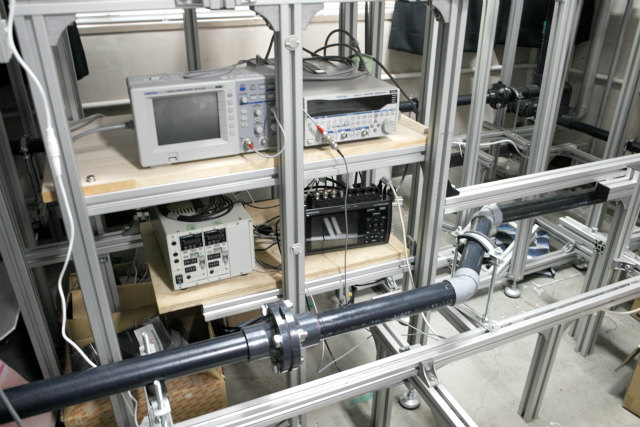

上にオシロとパルスジェネレータの棚追加 | ||
下のひずみゲージアンプとロガーの棚は昨年S田くん製作 |
再配線とシステム起動確認完了 |
