・ 両面切削基板 (H23.10.21)

バックラッシュ防止などで立上げ中だったNCが、T永くんの最終調整で運用に入りました。最後は、テーブルの慣性、モーター待機電力まで考慮すると、カタログ値(それ以上かも)で動作するまでに。これはボールネジの脱調とかトラブルで大変になるほど、妙にうれしそうなT永くんだからこそ可能な最終調整です。もうこれでご飯食べていけるよ(ホントに食べていくのですが)!それでは、T永くんの両面切削基板製作の様子を見てみましょう。

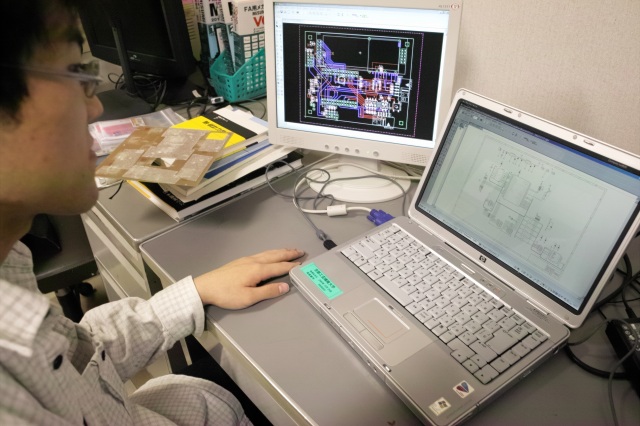

  回路設計CADからCAMでNC制御のGコードを生成

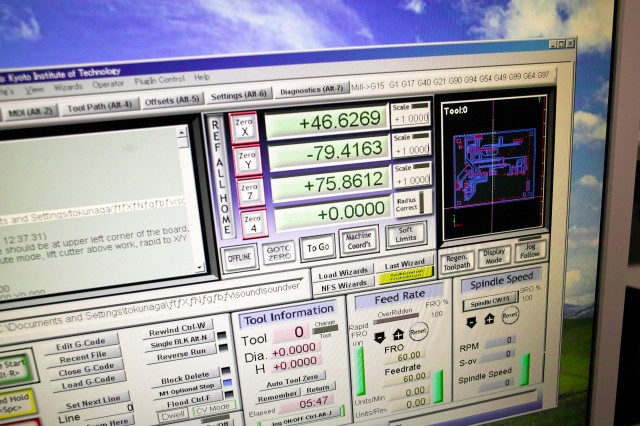

NC制御ソフトにGコード読み込み

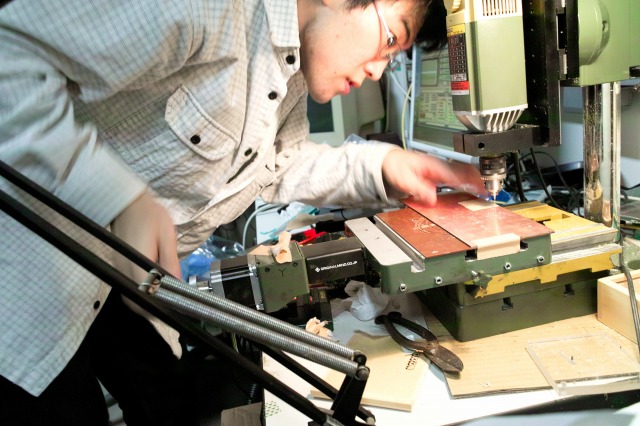

  表面セット中

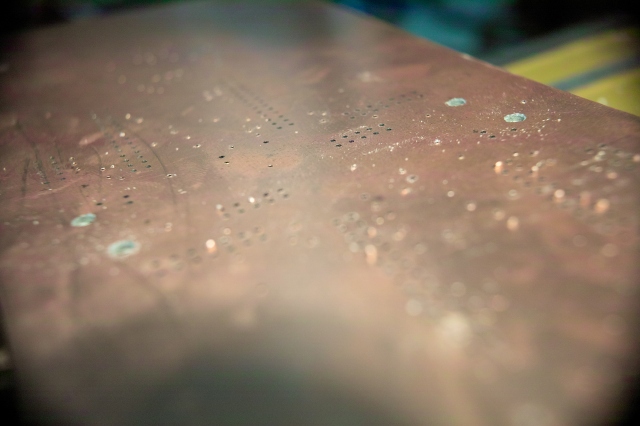

表と裏を繋ぐスルーホールがばっちりです

  入念なバリとり

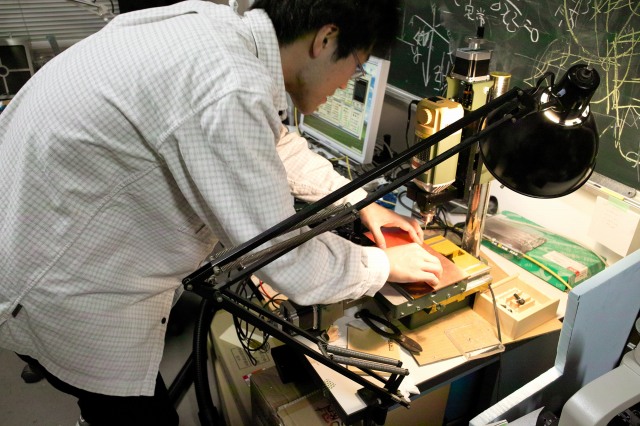

裏面をセットして

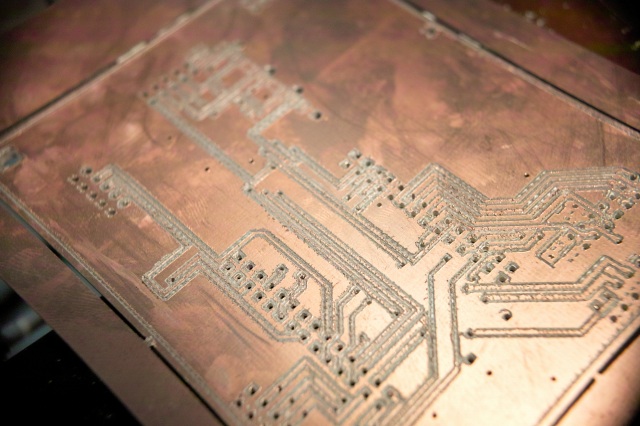

  表と

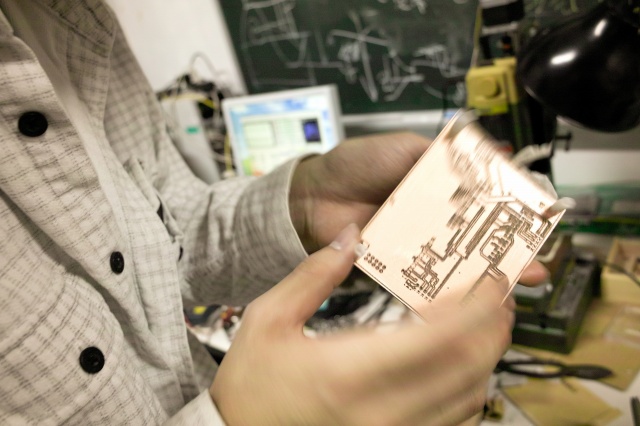

裏で両面切削基板完成です!

  切削中の様子 movie by 高橋君カメラ
